Kuinka tunnistaa tarkasti ruostumattomasta teräksestä valmistetut syväurakuulalaakerimallit vernier-satulalla?

Teollisuuden laitteiden rutiinihuollossa ja mekaanisessa korjauksessa laakerien tarkka tunnistaminen ja vaihto on kriittinen askel vakaan toiminnan varmistamisessa. Pitkäaikaisesta kulumisesta tai öljyn ja rasvan aiheuttamasta kontaminaatiosta johtuen lasersyövytetty merkintä monien pintojen ruostumattomasta teräksestä valmistetut syväurakuulalaakerit voi tulla lukukelvoton. Näin ollen tarkan laakerimallin määrittäminen fysikaalisella mittauksella on tullut välttämätön taito insinööreille.

Tämä artikkeli tarjoaa yksityiskohtaisen oppaan siitä, kuinka nopeasti ja tarkasti tunnistaa ruostumattomasta teräksestä valmistetun syväurakuulalaakerin malli – käyttämällä vain jarrusatulaa – mittaamalla sen sisähalkaisija, ulkohalkaisija ja leveys .

Mittaustyökalut ja perusparametrit

Jotta laakerimalli voidaan tunnistaa tarkasti, meidän on ensin valmistettava erittäin tarkka nonier-satula . Mittausprosessin aikana meidän on saatava seuraavat kolme avaintietopistettä:

1. Sisähalkaisija (d): Määrittää sen akselin koon, johon laakeri sopii, ja on myös kriittisin parametri laakerin mallinumeron jälkiliitteen johtamisessa.

2. Ulkohalkaisija (D): Määrittää laakerin kiinnitysreiän koon.

3. Leveys/paksuus (B): Laakerin aksiaalinen mitta.

Ruostumattomasta teräksestä valmistettujen syväurakuulalaakereiden nimeämiskäytännöissä (esim. S6004-ZZ) etuliite "S" tarkoittaa ruostumatonta terästä, kun taas jälkiliite "ZZ" tarkoittaa kaksipuolisia metallisuojuksia. Välissä olevat numerot (kuten 6004) kuitenkin pitävät avain laakerin mitoista.

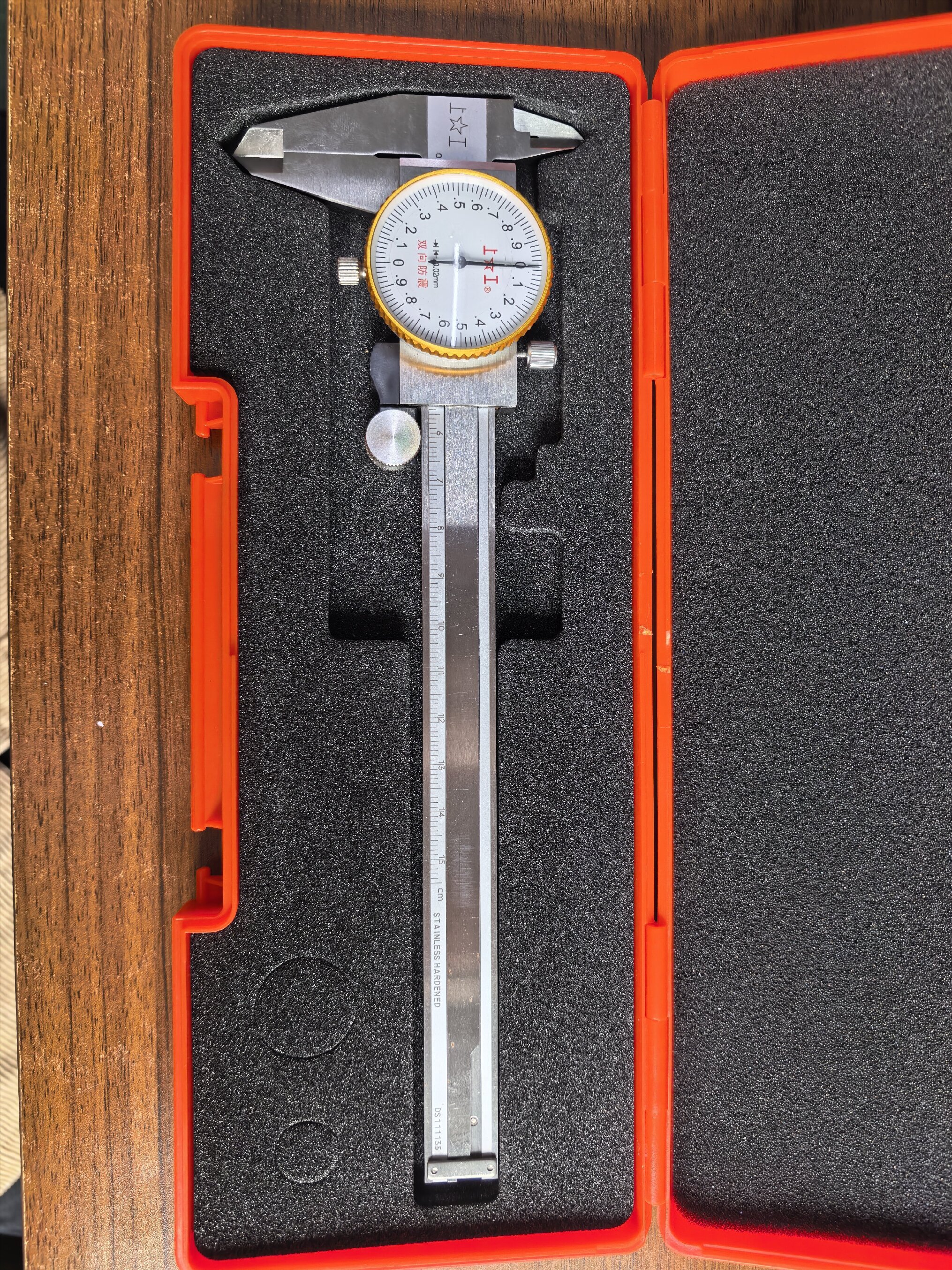

Vernier-satula

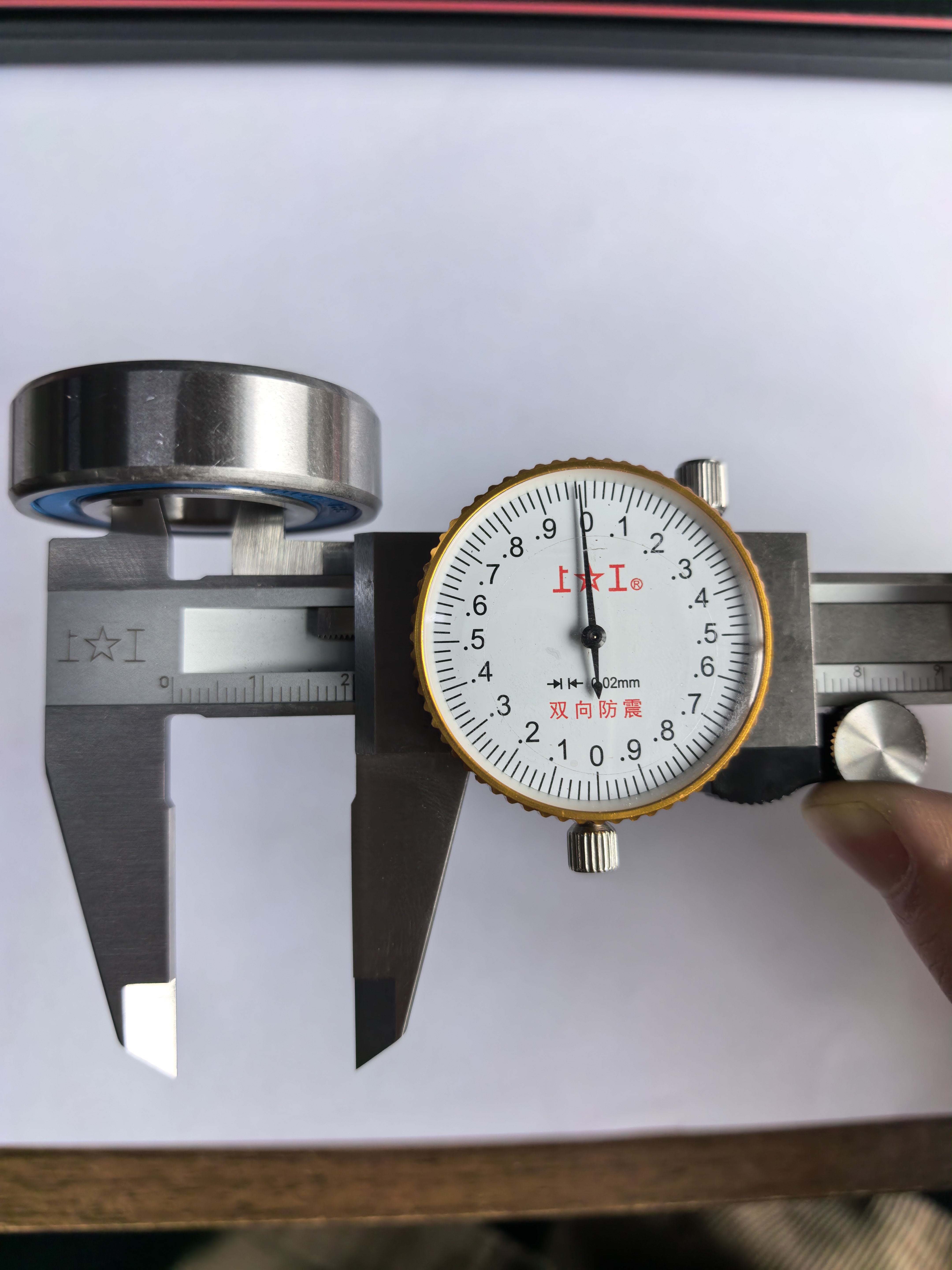

Sisähalkaisijan mittaus

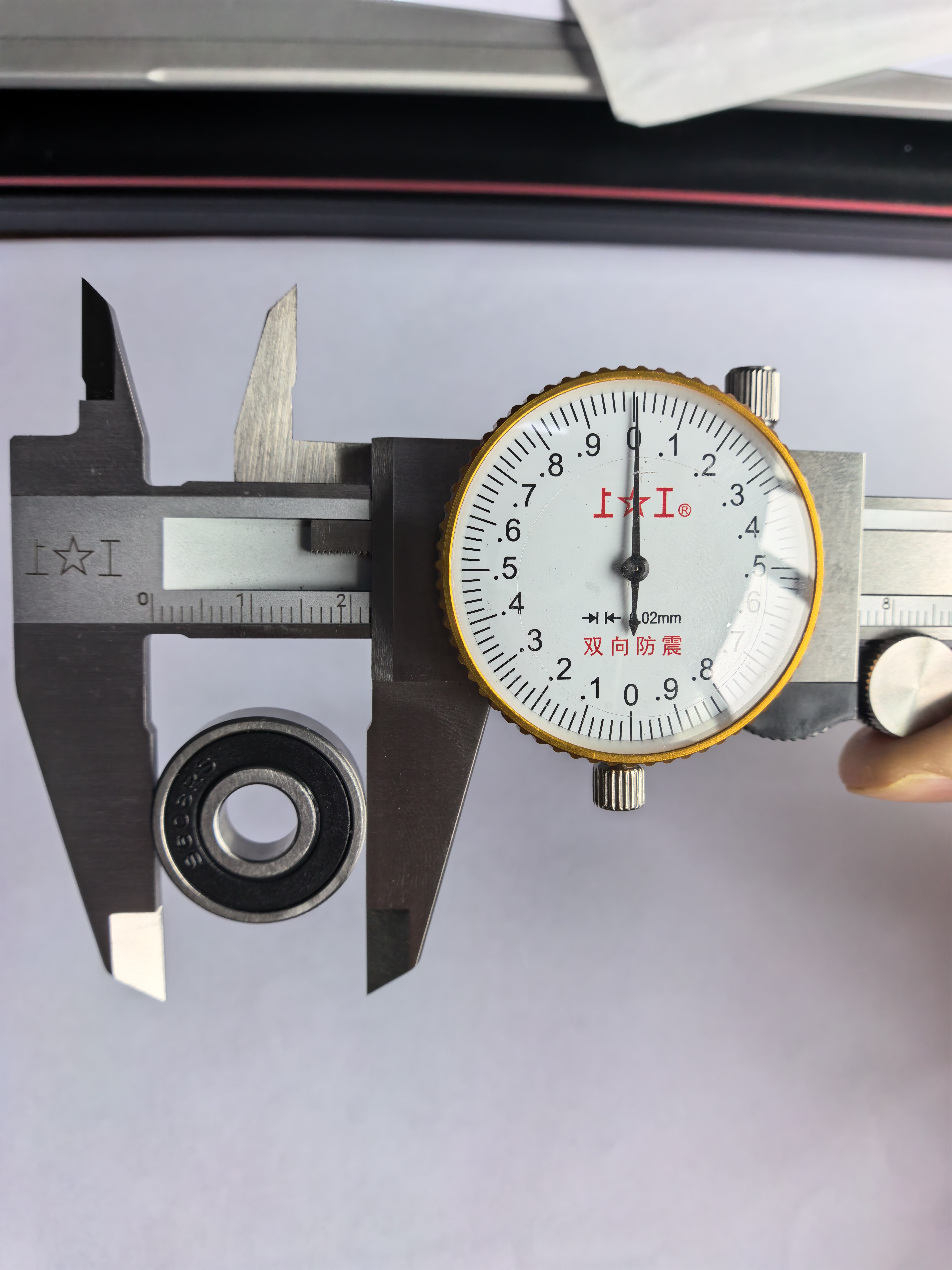

Ulkohalkaisijan mittaus

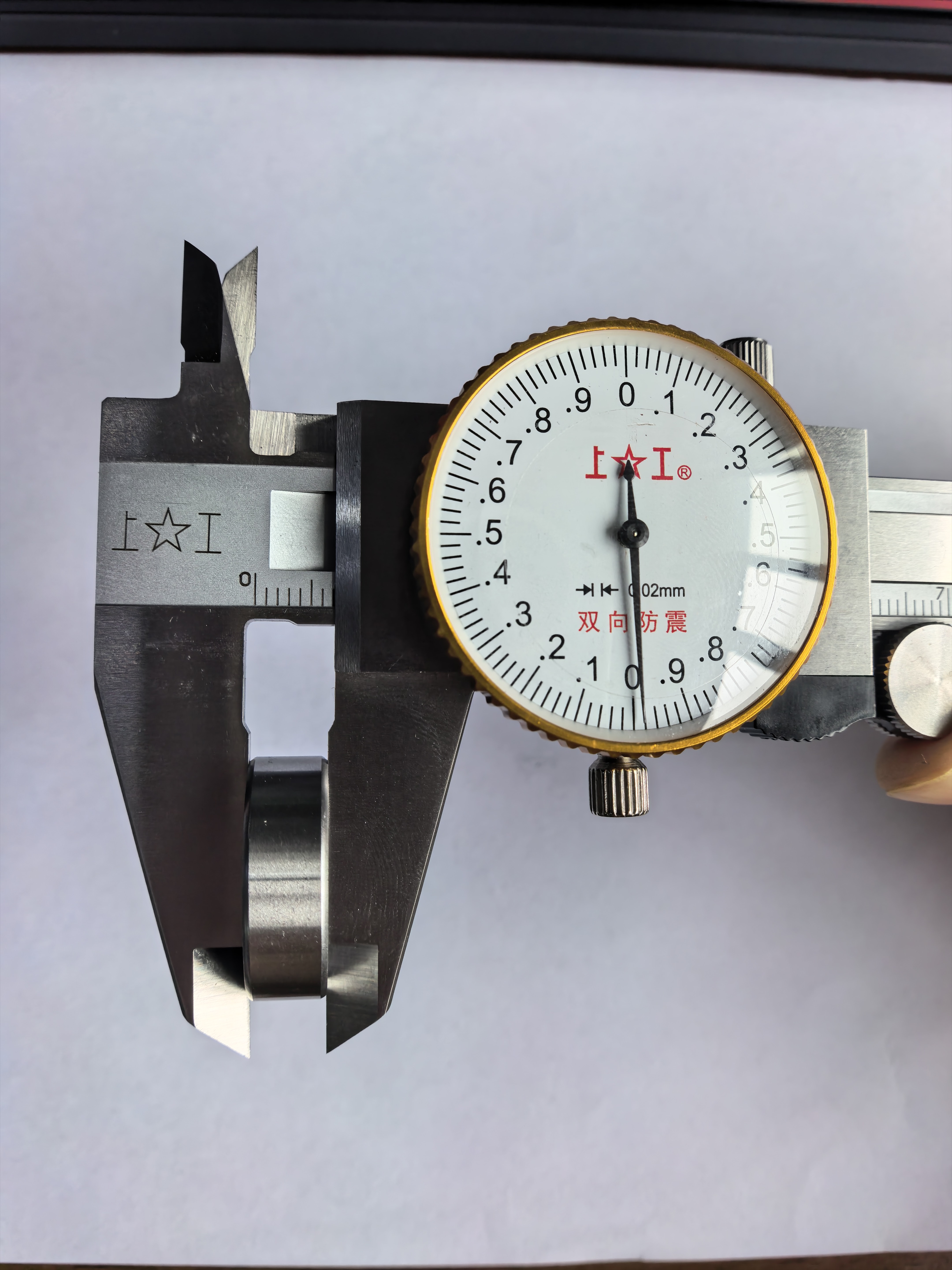

Leveyden/paksuuden mittaus

Nelinumeroisten mallilaakerien tunnistamismenetelmät

Nelinumeroisella koodilla merkityissä urakuulalaakereissa (esim. S60xx-, S62xx- ja S63xx-sarjat) sisähalkaisija ja mallinumeron viimeiset numerot vastaavat tiukasti. Luokittelemme tämän suhteen kahteen skenaarioon: "Vakiokaava" ja "Erikoisliitteet".

Vakiokotelo: Sopii malleihin, joissa on jälkiliite ≥ 04 (sisähalkaisija ≥ 20 mm)

Kun laakerin sisähalkaisija noniersatulalla mitattuna on suurempi tai yhtä suuri kuin 20 mm , voit käyttää klassista "jakaa viidellä" -kaavaa:

Ydinkaava: laakerin mitattu sisähalkaisija ÷ 5 = mallinumeron kaksi viimeistä numeroa

Tapausanalyysi: S6004-ZZ — Jos mittaat ruostumattomasta teräksestä valmistetun laakerin sisähalkaisijan jarrusatulalla ja huomaat sen olevan 20 mm , voit käyttää seuraavaa kaavaa: 20 ÷ 5 = 4 (saattaa jälkiliitteen "04"). Alustava arvio: Tämän laakerimallin pääte on 04. Myöhemmin mittaamalla lisämittauksia laakerin ulkohalkaisijasta (42 mm) ja leveydestä (12 mm) ja vertaamalla niitä vakiolaakerin kokotaulukkoon, voit lopullisesti tunnistaa laakerin täydellisen mallinumeron. S6004-ZZ .

Erikoistapaus: Koskee malleja, joiden häntänumerot ovat 00, 01, 02 ja 03

Huomaa, että sääntö sisähalkaisijan jakamisesta viidellä ei koske laakereita, joiden päätekoodit ovat välillä 00-03. Nämä neljä erityistä laakerityyppiä muodostavat poikkeuksia kansainvälisissä standardeissa; niiden sisähalkaisijamitat ovat kiinteitä arvoja, jotka insinöörien on muistettava. Erityiset vastaavat arvot ovat seuraavat:

Suffiksi 00: Sisähalkaisija kiinteästi 10 mm (esim. S6000)

Suffiksi 01: Sisähalkaisija kiinteästi 12 mm (esim. S6001)

Suffiksi 02: Sisähalkaisija kiinteästi 15 mm (esim. S6002)

Suffiksi 03: Sisähalkaisija kiinteästi 17 mm (esim. S6003)

Jos noniersatulalla mitattu sisähalkaisija vastaa yhtä neljästä yllä mainitusta arvosta, sovita se suoraan vastaavaan jälkiliitteeseen; älä käytä viidellä jakomenetelmää.

3-numeroisten mallilaakerien tunnistamismenetelmät (pienilaakerit)

Pienikokoisten tai pienten ruostumattomasta teräksestä valmistettujen syväurakuulalaakereiden mallinumerot koostuvat yleensä kolmesta numerosta (esim. S608, S626 jne.). Tämän tyyppisen laakerin tunnistaminen on yksinkertaisinta; * * Samoin "jakaa viidellä" -kaavaa ei voida käyttää. **

Ydinsääntö: laakerin mitattu sisähalkaisija = mallinumeron viimeinen numero

Tapausanalyysi: ** S608-ZZ ** — Jos käytät jarrusatulaa pienen laakerin sisähalkaisijan mittaamiseen ja huomaat sen olevan ** 8 mm **, sitten – 3-numeroisten laakereiden merkintöjen mukaan – sisähalkaisija vastaa suoraan mallinumeron päätettä. Alustava arvio: Tämän laakerin pääte on ** 8 **. Yhdistämällä tämä mitattuun ulkohalkaisijaan (22mm) ja leveyteen (7mm) malli voidaan vahvistaa yleiseksi pienoislaakeriksi** S608-ZZ **.

Yhteenveto ja valintasuositukset

Yhteenvetona voidaan todeta, että vaiheet ruostumattomasta teräksestä valmistetun syväurakuulalaakerin mallin tunnistamiseksi noniersatulaa käyttämällä voidaan tiivistää seuraavasti:

Mittaa sisähalkaisija, määritä jälkiliite:

Jos mitattu sisähalkaisija on yksinumeroinen luku (esim. 8 mm), se vastaa 3-numeroisen mallinumeron (esim. 608) viimeisiä numeroita.

Jos mitattu sisähalkaisija on 10, 12, 15 tai 17 mm, se vastaa erityisiä 4-numeroisia jälkiliitteitä 00, 01, 02 ja 03.

Jos mitattu sisähalkaisija on ≥ 20 mm, käytä kaavaa ** Sisähalkaisija ÷ 5 = Suffiksi ** (esim. 20 ÷ 5 = 04).

Mittaa ulkohalkaisija ja leveys sarjan määrittämiseksi:

Laakerit, joilla on sama sisähalkaisija, voivat kuulua eri sarjoihin – joiden ulkohalkaisija ja leveys vaihtelevat – kantokyvyn erojen vuoksi (esim. S6004, S6204, S6304 jne.). Siksi tietty malli on määritettävä lopullisesti vertaamalla sekä ulkohalkaisija että leveys.

Hallitsemalla edellä mainitut mittaus- ja laskentatekniikat, voit helposti tunnistaa laakerin todellisen identiteetin - jopa "tavallisen" ilman pakkausta tai merkintöjä - ja näin välttää laitteiston huollon aikana kiusalliset tilanteet, jotka johtuvat väärän mallin ostamisesta tai osien asennuksesta.
